EL METODO RODAR

Emite micro-ondas a una frecuencia fija de 10,000 millones de señales por segundo que rebotan en las capas del subsuelo, pavimentos, terracerías e interior de estructuras de concreto y mampostería o cualquier estructura que utilice materiales pétreos.

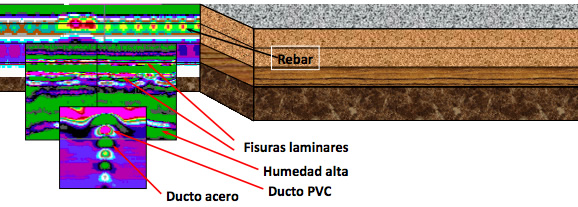

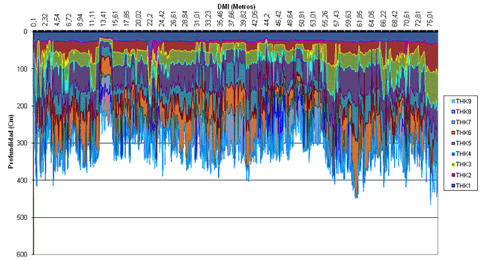

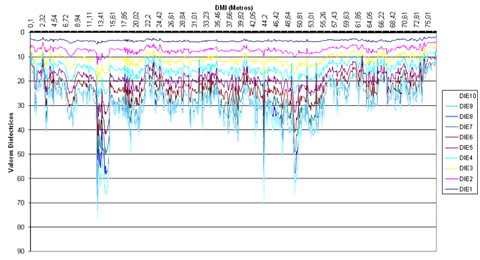

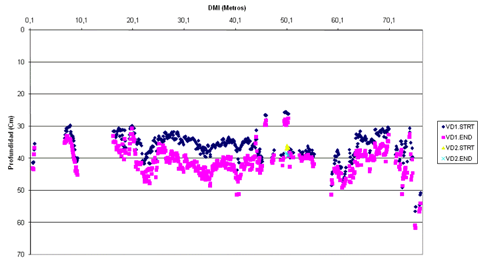

Las microondas son medidas y comparadas con modelos matemáticos y el proceso de análisis de los datos que genera permite visualizar y analizar las características de estos elementos, determinar los espesores y la humedad en los diferentes estratos que los conforman, detecta infraestructura subterránea, componentes internos y huecos en el subsuelo.

PROCESO DE ANALISIS

 Levantamiento inicial de información utilizando la tecnología RODAR®, que permite un diagnóstico visual, en tiempo real, de la conformación del subsuelo y el interior de estructuras



 Generación de información del Sistema RODAR®, que considera la utilización de tecnología electromagnética de baja potencia y alta frecuencia y el uso de equipos de posicionamiento (GPS y DMI)

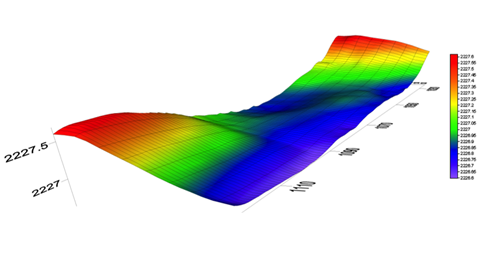

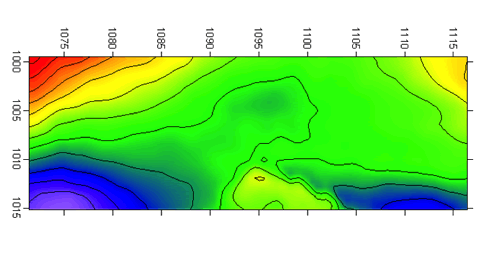

 Alimentación de un sistema de bases de datos, que genera elementos gráficos de la conformación y características del subsuelo

 Para el levantamiento de información, el equipo RODAR® se instala en vehículos y efectúa el barrido del terreno a una velocidad de entre 0.01 y 20 kilómetros por hora y hasta ocho metros de profundidad. En carreteras, sin trafico, la velocidad de adquisición de información puede alcanzar hasta 120 kilómetros por hora



 Con la finalidad de mantener costos razonables en el levantamiento físico y procesamiento de la información, así como en la creación de bases de datos, se diseña un plan de investigación basado en la experiencia de más de 20 años en actividades especializadas, cientos de miles de kilómetros de análisis y elaboración de miles de soluciones para las empresas y organismos atendidos en todo el mundo

EQUIPO TOPOGRAFICO ROBOTIZADO VECTORIAL

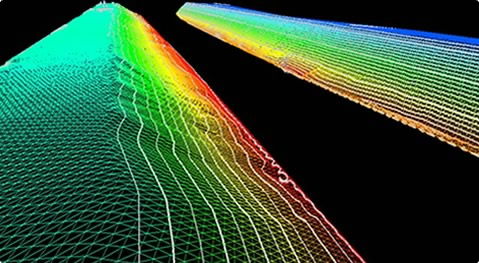

 Es un equipo de alta velocidad que capta 20,000 referencias (puntos) físicas reales y precisas por segundo para realizar levantamientos topográficos, planos y modelaciones manipulables de alta definición, tridimensionales, con medidas y atributos precisos.



 Tiene la capacidad de generar planos, con ubicación geográfica y los archivos electrónicos son compatibles con el programa Auto CAD®, entre otros.



 El levantamiento de información puede realizarse a una distancia de 150 metros, con lo que se facilitan las labores de medición en lugares de difícil acceso.

SISTEMA DE CONDUCTIVIDAD

ELECTRICA

 Realiza sondeos eléctricos verticales mediante una abertura electródica de AB de 100 m con lo cual alcanza profundidades reales de exploración de 100 a 200 m.



 La resistividad eléctrica es un parámetro que depende de las condiciones físico-químicas a las que se encuentran sometidas las rocas en el subsuelo, tales como la composición mineralógica y el  grado de saturación, entre otros



 Se instala un dispositivo lineal y simétrico de cincuenta y seis electrodos, que se integran al circuito de transmisión y recepción en forma secuencial automática. Un electrodo a la vez en forma secuencial constituye el circuito de emisión y suministran corriente continua en la superficie del terreno; la energía eléctrica circula por los materiales del subsuelo en forma tridimensional, creando un campo eléctrico cuyo potencial es medido a través de los electrodos M y N que constituyen el circuito de recepción y esta secuencia es intercalada entre todos los 56 electrodos.



 El dispositivo electródico  considera que los electrodos de potencial M y N y de corriente A y B se encuentran a por lo menos 5 veces menos la longitud AB.



 El equipo utilizado en la obtención de los datos de campo, lo constituye un equipo de medición de resistividad del terreno o resistivímetro, el cual está especialmente diseñado para este tipo de mediciones, puede realizar mediciones desde 0.5 ohm-m hasta de 9,999 ohm-m; presenta las lecturas de resistividad de 0.1 ohm-m



 El transmisor generará una corriente continua con un amplio intervalo de valores de voltaje de salida (con voltaje variable)



 Concluida la etapa de obtención de datos de campo, se procede a realizar un procesamiento de la información y posteriormente una etapa de interpretación de los resultados obtenidos mediante software y modelos matemáticos propietarios.



 Los resultados de los sondeos eléctricos verticales realizados se agrupan formándose los Perfiles Geoeléctricos



 La finalidad de los Sondeos Eléctricos Verticales y de la mayoría de los métodos geoeléctricos, es de determinar las condiciones de resistividad  eléctrica del subsuelo a distintas profundidades







Rango completo de datos obtenidos con  resolución máxima a distintas profundidades.

1 GHz 0 a 1 mt.

500 MHz 0 a 2 mts.

250 MHz 0 a 3 mts.

100 MHz 0 a 5-10 mts.
